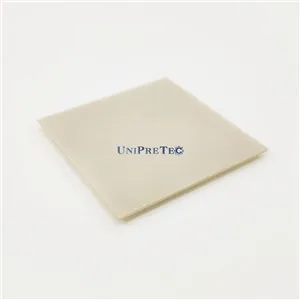

موٹی فلم ایلومینا سیرامک ​​سبسٹریٹ

ایک موٹی فلم ایلومینا سیرامک ​​سبسٹریٹ مختلف الیکٹرانک ایپلی کیشنز میں ایک اہم جزو ہے۔ یہ خصوصی سبسٹریٹ ایلومینا سے تیار کیا گیا ہے، اور "موٹی فلم" سے مراد سیرامک ​​کی سطح پر ترسیلی اور موصل مواد کی متعدد تہوں کو جمع کرنے اور فائر کرنے کا عمل ہے، جس سے مختلف الیکٹرانک اجزاء کے انضمام کی اجازت ملتی ہے۔

ترکیب

سبسٹریٹ بنیادی طور پر ایلومینیم آکسائیڈ (Al2O3) پر مشتمل ہوتا ہے، جو اپنی اعلیٰ ڈائی الیکٹرک طاقت اور غیر معمولی تھرمل استحکام کے لیے جانا جاتا ہے۔ یہ یقینی بناتا ہے کہ سبسٹریٹ اعلی درجہ حرارت اور سخت آپریٹنگ حالات کا مقابلہ کر سکتا ہے۔

بنانے کا عمل

1. سبسٹریٹ کی تیاری

یہ عمل عام طور پر اعلیٰ معیار کی ایلومینا سیرامک ​​شیٹ سے شروع ہوتا ہے۔ اس شیٹ کو مطلوبہ طول و عرض اور سطح کی تکمیل حاصل کرنے کے لیے کاٹا، گراؤنڈ اور پالش کیا جاتا ہے۔

2. موٹی فلم جمع

موٹی فلمی تہوں کو جمع کرنے میں سیرامک ​​سبسٹریٹ کی سطح پر کنڈکٹیو اور انسولیٹنگ پیسٹ کے مرکب کی سکرین پرنٹنگ شامل ہے۔ یہ پیسٹ باریک زمینی دھاتی ذرات (مثلاً، چاندی، سونا) اور موصل مواد (مثلاً شیشے کے پکوڑے) پر مشتمل ہوتے ہیں۔ اسکرین پرنٹنگ کا عمل ترسیلی نشانات اور موصلی تہوں کے عین مطابق نمونے بناتا ہے۔

3. خشک کرنا اور فائر کرنا

جمع کرنے کے بعد، سبسٹریٹ پیسٹ سے سالوینٹس کو ہٹانے کے لیے خشک ہونے کے عمل سے گزرتا ہے۔ اس کے بعد اسے ایک اعلی درجہ حرارت والے بھٹے میں فائر کیا جاتا ہے، جو مواد کو sinter کرتا ہے، اور انہیں ایلومینا سبسٹریٹ میں ملا دیتا ہے۔ یہ فائرنگ کا عمل مطلوبہ برقی اور مکینیکل خصوصیات کے حصول کے لیے اہم ہے۔

4. اجزاء کا اٹیچمنٹ

ایک بار موٹی فلم کی تہیں اپنی جگہ پر ہو جانے کے بعد، مخصوص سولڈرنگ تکنیک یا کنڈکٹیو چپکنے والی چیزوں کا استعمال کرتے ہوئے الیکٹرانک اجزاء جیسے ریزسٹر، کیپسیٹرز، اور سیمی کنڈکٹر چپس کو سبسٹریٹ کے ساتھ منسلک کیا جا سکتا ہے۔

5. فائنل ٹیسٹنگ اور کوالٹی کنٹرول

اسمبل شدہ سبسٹریٹ کو یہ یقینی بنانے کے لیے سخت ٹیسٹنگ سے گزرنا پڑتا ہے کہ یہ مخصوص برقی اور مکینیکل کارکردگی کے معیار پر پورا اترتا ہے۔ اس میں برقی تسلسل کی جانچ، موصلیت کی مزاحمت کی پیمائش، اور تھرمل سائیکلنگ ٹیسٹ شامل ہو سکتے ہیں۔

ایپلی کیشنز

موٹی فلم ایلومینا سیرامک ​​سبسٹریٹس مختلف الیکٹرانک ایپلی کیشنز میں بڑے پیمانے پر استعمال ہوتے ہیں، بشمول:

1. انٹیگریٹڈ سرکٹس (ICs)

وہ الیکٹرانک پرزوں کی اسمبلی کی بنیاد کے طور پر کام کرتے ہیں، IC چپس کے لیے ضروری برقی کنکشن اور مکینیکل سپورٹ فراہم کرتے ہیں۔

2. مائیکرو الیکٹرانکس

یہ سبسٹریٹس چھوٹے الیکٹرانک آلات، جیسے سینسرز، MEMS (مائکرو الیکٹرو مکینیکل سسٹم)، اور مائیکرو فلائیڈک آلات کی تیاری میں بنیادی حیثیت رکھتے ہیں۔

3. پاور الیکٹرانکس

ان کی اعلی تھرمل چالکتا کی وجہ سے، ایلومینا سبسٹریٹس عام طور پر پاور ماڈیولز میں استعمال ہوتے ہیں، جہاں آلہ کی کارکردگی کو برقرار رکھنے کے لیے موثر گرمی کی کھپت بہت ضروری ہے۔

4. آر ایف اور مائکروویو ڈیوائسز

ایلومینا کی اعلی تعدد خصوصیات اسے ریڈیو فریکوئنسی (RF) اور مائکروویو سگنلز جیسے ٹیلی کمیونیکیشن اور ریڈار سسٹم میں شامل ایپلی کیشنز کے لیے موزوں بناتی ہیں۔

5. ایل ای ڈی پیکیجنگ

ایلومینا سبسٹریٹس ایل ای ڈی (لائٹ ایمٹنگ ڈائیوڈ) ڈیوائسز کے لیے برقی کنکشن اور تھرمل مینجمنٹ فراہم کرنے میں اہم کردار ادا کرتے ہیں۔

فوائد

1. ہائی برقی موصلیت

غیر معمولی برقی موصل خصوصیات کرنٹ کے غیر مطلوبہ رساو کو روکتی ہیں، قابل اعتماد الیکٹرانک کارکردگی کو یقینی بناتی ہیں۔

2. تھرمل مینجمنٹ

اعلی تھرمل چالکتا گرمی کی موثر کھپت میں مدد کرتی ہے، جو کہ ہائی پاور ایپلی کیشنز میں ایک اہم عنصر ہے۔

3. جہتی استحکام

ایلومینا سیرامک ​​سبسٹریٹس کم تھرمل توسیع کی نمائش کرتے ہیں، مختلف درجہ حرارت کے ماحول میں استحکام فراہم کرتے ہیں۔

4. مائیکرو فیبریکیشن تکنیک کے ساتھ مطابقت

ان سبسٹریٹس کو آسانی سے مائیکرو فیبریکیشن کے عمل میں ضم کیا جا سکتا ہے، جس سے پیچیدہ اور چھوٹے الیکٹرانک سرکٹس کی تخلیق ہو سکتی ہے۔
